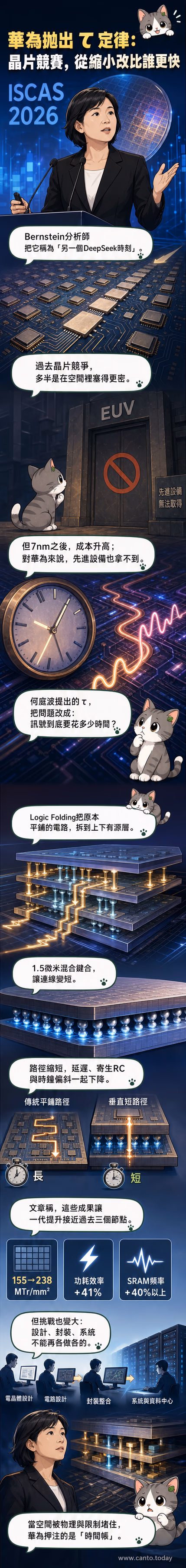

華為「芯片女王」何庭波在ISCAS 2026演講現場,背景為「τ定律」技術架構圖,展示3D堆疊與時間延遲優化概念
華為「芯片女王」何庭波在ISCAS 2026演講現場,背景為「τ定律」技術架構圖,展示3D堆疊與時間延遲優化概念

這項以時間為核心的設計轉向,也給關注半導體發展的朋友一個更立體的觀察角度。

華為提出「韜定律」:以時間重定義晶片競爭 事件脈絡與關鍵事實

在ISCAS 2026上,華為半導體負責人何庭波提出「τ定律」,主張將「時間」作為晶片設計的統一度量標準,從過往以面積為核心的PPAC指標,轉向以信號延遲為主導的系統優化。此框架下,性能、功耗、面積與成本皆可換算為時間成本,打破傳統製程競爭邏輯。為實現此目標,華為發展出「Logic Folding」技術,透過垂直堆疊有源層與亞2微米混合鍵合,大幅縮短信號路徑,使麒麟晶片的電晶體密度與功耗效率顯著提升。

該技術不依賴EUV光刻,而是以先進封裝彌補製程差距,其1.5微米混合鍵合間距與對準精度已達台積電SoIC水準。這意味著華為正以封裝技術部分替代製程微縮功能,走出一條不同於傳統半導體巨頭的技術路徑。過去六年量產381款晶片的實績,也為此理論提供實務支撐。

τ定律更進一步要求從晶片設計到系統整合的全棧協同,打破過去串行開發造成的「資訊孤島」。這不僅是技術變革,也牽動產業鏈合作模式的重構。當物理微縮逼近極限,時間維度的優化或將成為下一階段競爭關鍵。

事實

  • 2026年ISCAS會議上,華為何庭波提出「τ定律」,主張以時間常數統一度量晶片性能、功耗、面積與成本。
  • 華為透過Logic Folding技術實現電晶體密度從155 MTr/mm²提升至238 MTr/mm²,功耗效率提高41%。
  • 其混合鍵合技術達1.5微米間距與低於0.5微米對準精度,已接近台積電SoIC水準。
  • 過去六年華為量產381款晶片,為τ定律提供實務驗證基礎。
  • τ定律要求從前端設計到系統整合的全棧協同,打破傳統串行開發模式。
