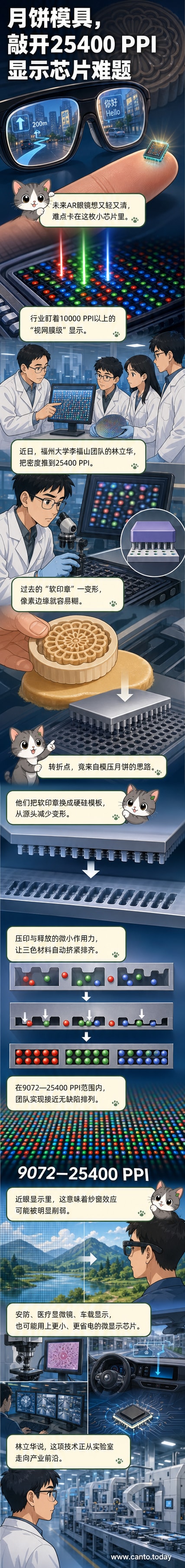

中国科学家从传统月饼模压工艺中获得灵感，突破了超高分辨率显示芯片的技术瓶颈。福州大学李福山教授团队的青年教师林立华，基于纳米转印技术，成功制备出全彩超高分辨量子点发光二极管，像素密度最高达25400 PPI，远超业内公认的10000 PPI“视网膜级”标准。这一成果发表于国际顶级学术期刊《自然》，标志着我国在微显示技术领域取得重要进展。

传统微显示芯片制造依赖“软印章”转印技术，但在纳米尺度下易发生形变，导致像素排列不均、显示模糊。林立华团队创新性地采用坚硬的硅模板替代软印章，如同月饼模具般在微米级表面高精度“盖章”，从根本上避免了图案失真。同时，团队利用压印与释放过程中的微作用力，使红绿蓝三色发光材料在微孔中自动对齐排列，实现接近无缺陷的像素集成。

这一技术突破对近眼显示设备意义重大。25400 PPI的分辨率可彻底消除AR眼镜中的“纱窗效应”，使虚拟画面与现实世界融合得更加自然，大幅提升沉浸感。同时，该技术也适用于安防监控、医疗显微镜和车载显示等对集成度和功耗要求极高的领域，有望推动相关设备向更小、更高效方向发展。

目前，该技术正加速从实验室走向产业应用，为超高清显示领域带来全方位变革。团队表示，这项成果兼具原创性与实用性，未来将进一步优化工艺，推动量产落地。
